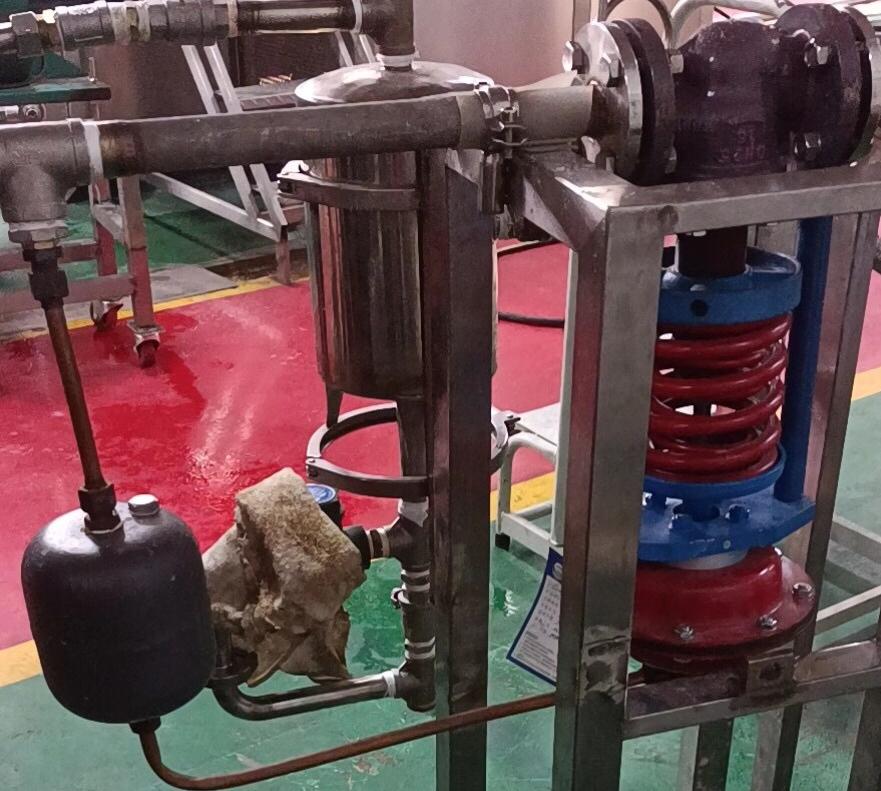

閥后壓力控制

工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下

膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。

當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是自力式（閥后）壓力調節閥的工作原理。 當需要改變閥后壓力P2的設定值時，可調整調節螺母。



閥前壓力控制

工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。同時P1經過控制管線輸入到執行器的

上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。

當閥前壓力P1增加時，P1作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯向離開閥座的方向移動，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積增大，流阻變小，從而使P1降為設定值。同理，當閥前壓力P1降低時，作用方向與上述相反，這就是自力式（閥前）壓力調節閥的工作原理。

當需要改變閥前壓力P1的設定值時，可調整調節螺母。
